Elastic Load Balancer

ELB(Elastic Load Balancer)

💡

“Elastic Load Balancing은 둘 이상의 가용 영역에서 EC2인스턴스, 컨테이너, IP 주소 등 여러 대상에 걸쳐 수신되는 트래픽을 자동으로 분산합니다. 등록된 대상의 상태를 모니터링 하면서 상태가 양호한 대상으로만 트래픽을 라우팅합니다.” - AWS

ELB는 주로 Auto Scaling과 자주 사용되며 고가용성에 대한 장애 내구성을 기르는 기본적인 아키텍처로 많이 선택된다.

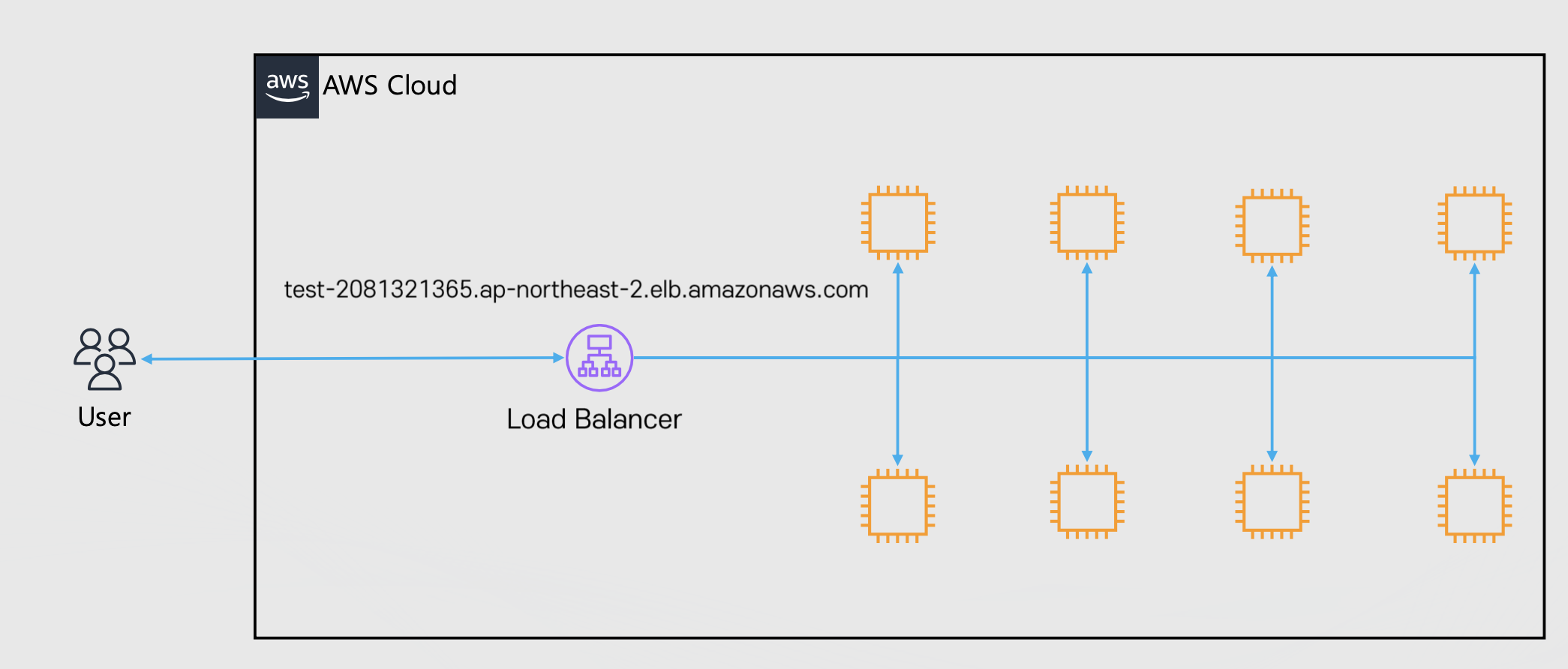

일반적으로 다량의 트래픽 발생으로 인한 Auto Scaling으로 인스턴스가 여러 개 생성 되면 각자 Public IP가 다른 인스턴스들이 생기고, 지워지고를 반복하는데 클라이언트 사이드에서 이 모든 정보를 알고 있을 수 없다.

그래서, 클라이언트 사이드는 인스턴스와 직접적으로 통신을 이루는 것이 아닌 앞단에서 트래픽을 분산 처리 해줄 수 있는 ELB의 도메인을 기준으로 통신을 이루면서 ELB가 인스턴스들에게 통신을 분산 처리 해주는 구조가 나오게 된다.

다수의 EC2에 트래픽을 분산 시켜주는 서비스이다.

총 4가지 종류가 존재 함
- Application Load Balancer
- Network Load Balancer
- Classic Load Balancer
- Gateway Load Balancer
Health Check를 통해 인스턴스가 살아있는지 직접적으로 체크 하여 트래픽을 받을 수 있는(정상 상태) 인스턴스에게만 트래픽을 분산함
지속적으로 IP 주소가 바뀌며 IP 고정이 불가능 한 것이 일반적임으로 항상 도메인을 사용 하는 것이 Best Practice에 속함. 하지만, Network Load Balancer와 같이 연동하면 IP를 고정 시킬 수는 있지만 잘 사용되지 않는 아키텍처임

ALB(Application Load Balancer)

OSI7 계층에서 가장 상위 계층에 존재 함으로 하위 계층들의 정보를 모두 얻을 수 있는 똑똑한 로드밸런서
트래픽을 모니터링 하여 라우팅이 가능함
- 예시:
  - image.sample.com -> 이미지 서버로 라우팅
  - web.sample.com -> 웹 서버로 트래픽 분산

NLB(Network Load Balancer)

Classic Load Balancer

예전에 사용되던 로드밸런서로 현재는 잘 사용하지 않음

Gateway Load Balancer

OSI 3계층이며 트래픽을 가장 먼저 체크하는 로드밸런서로 가상 어프랑이언스 배포/확장 관리를 위한 서비스를 제공함

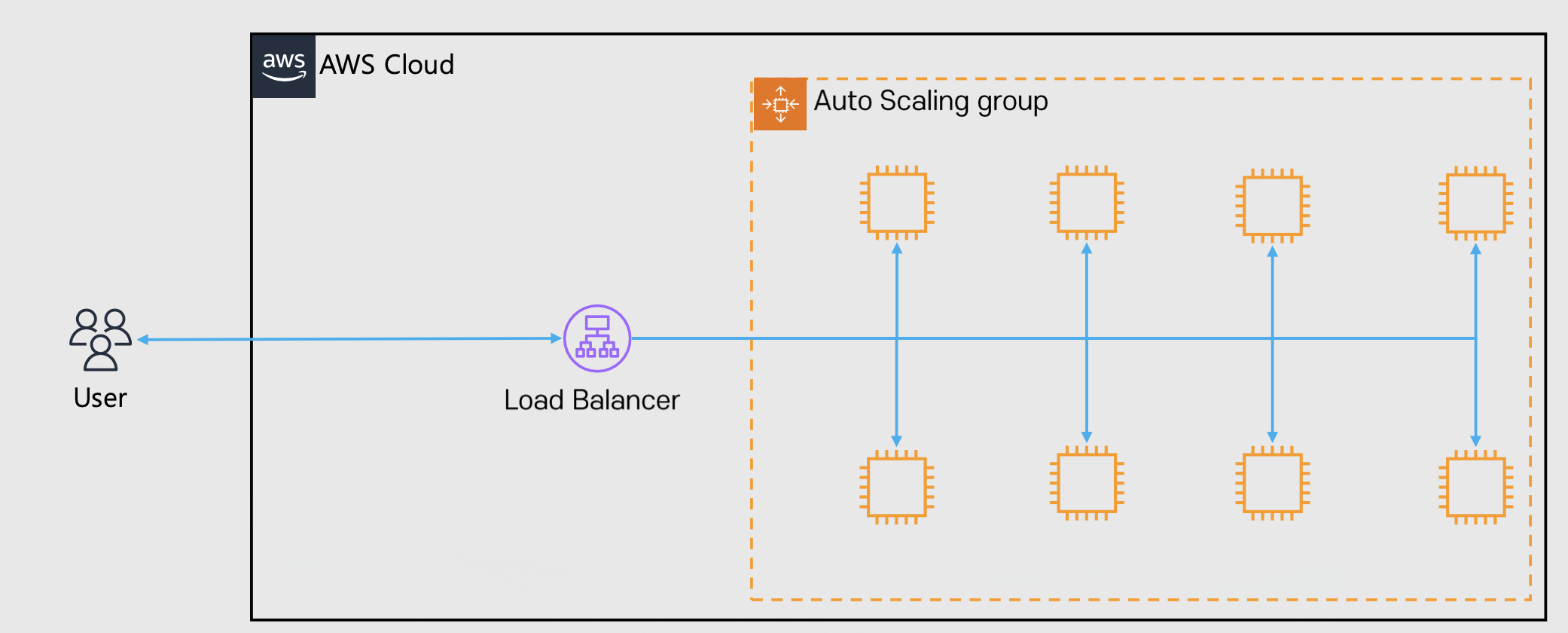

ELB + Auto Scaling

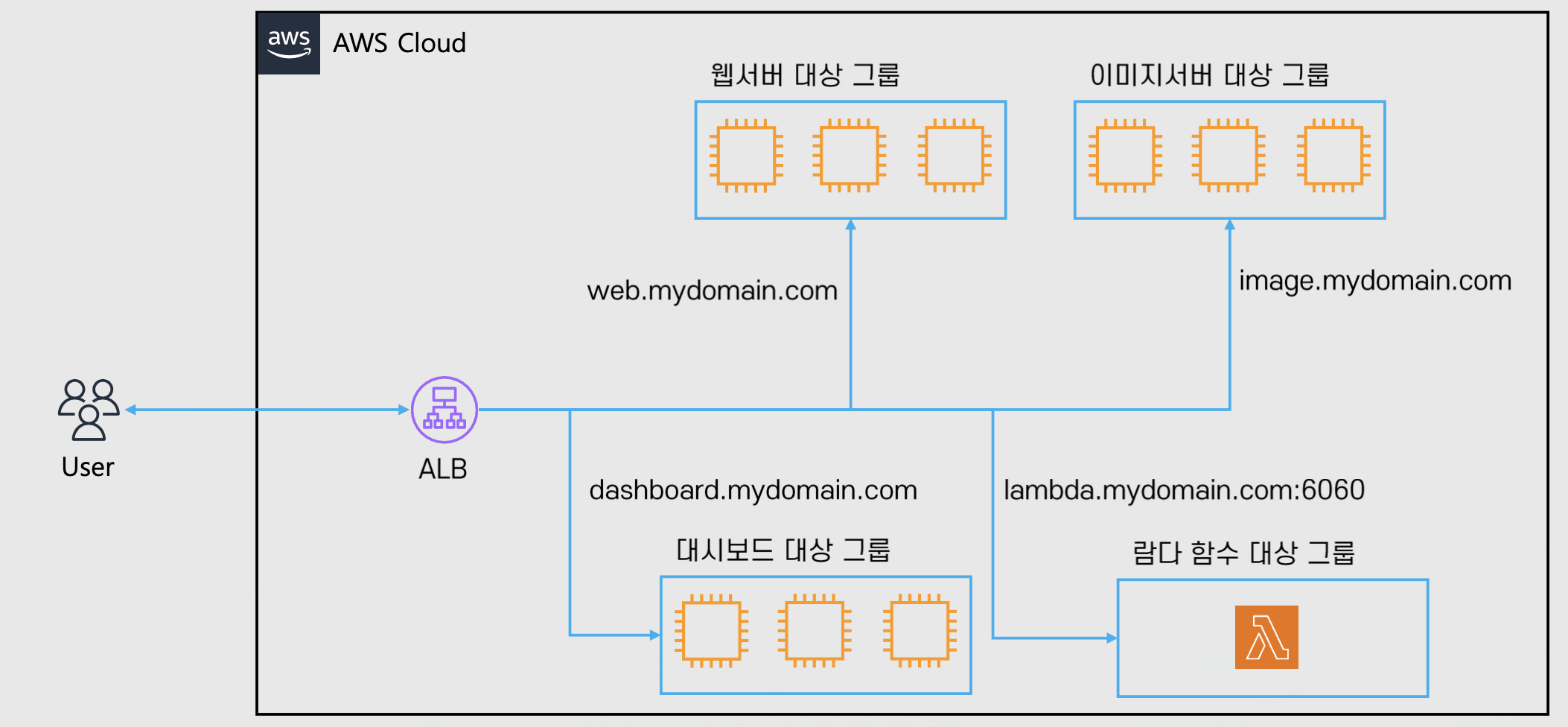

Target Group이란?

구성

대상 종류
- 인스턴스
- IP
- Lambda
- ALB
프로토콜(HTTP, HTTPS, gRPC, TCP 등)
기타 설정
- 트래픽 분산 알고리즘(라운드 로빈 방식 등), 고정 세션
  - 고정 세션은 클라이언트가 접속 했던 인스턴스를 쿠키 값을 이용해 고정으로 해당 인스턴스에게 트래픽을 보내는 방식

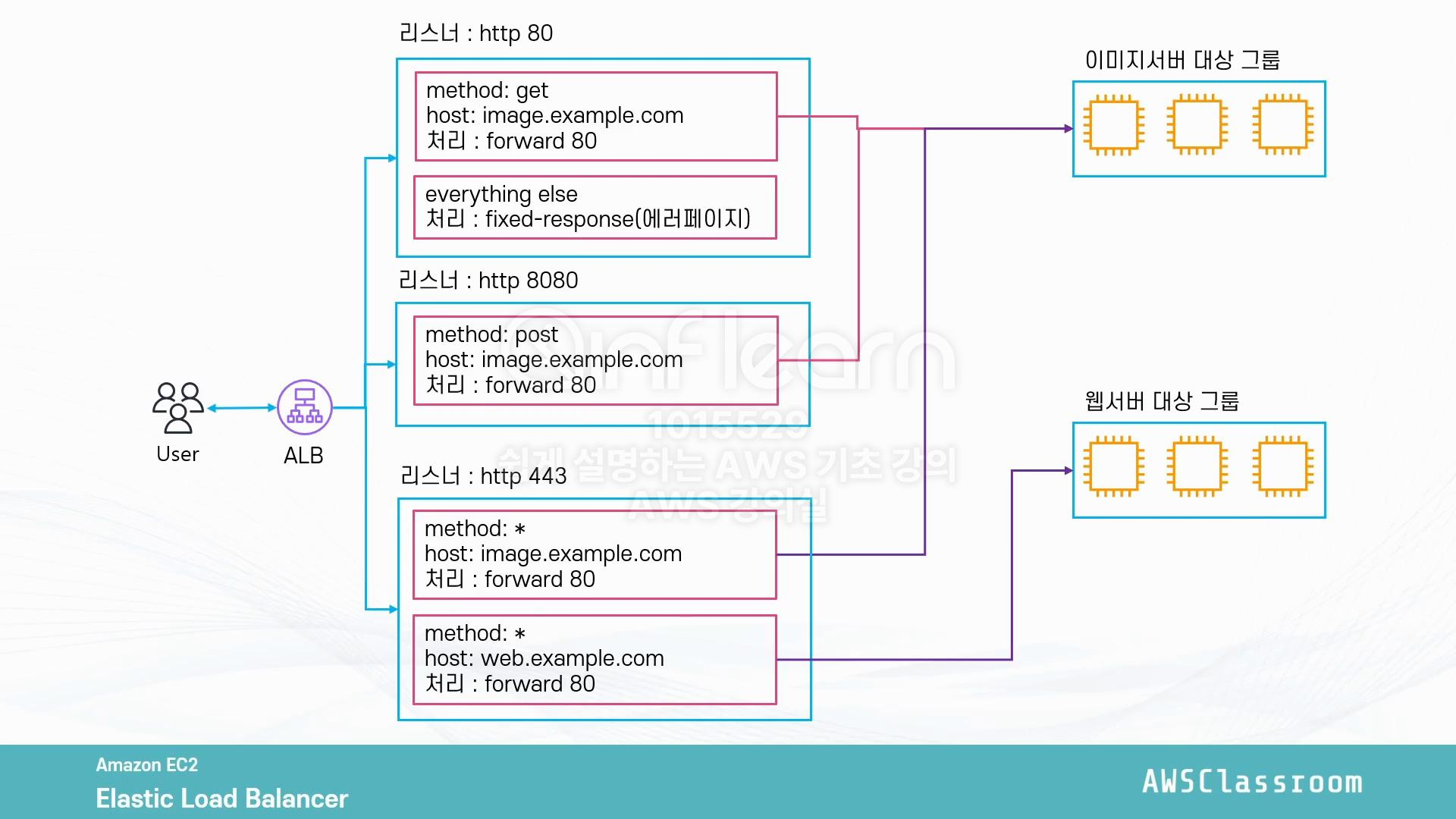

ALB로 들어오는 요청을 처리하는 주체
- 들어오는 트래픽의 프로토콜 + 포트 단위
규칙(Rule)으로 ALB에서 어떤 요청을 받을지, 요청을 어떻게, 어디로 처리 할지 결정
- 예시 1. HTTP: 8080 포트로 트래픽을 받아서 A 대상 그룹의 80번 포트로 배분
- 예시 2. HTTPS: 443 포트로 트래픽을 받아서 B 대상 그룹의 80번 포트로 배분
- 예시 3. HTTP: post 요청이 들어왔을 경우 지정된 응답 전달(에러 페이지 등)
규칙을 활용해 다양한 조건에 따라 트래픽 배분 가능
- 활용 가능한 조건: Header, QueryString, source IP, Method 등
들어온 트래픽 처리 방식: Forward, Redirect, Fixed-Response, Cognito 인증 등
